Hướng dẫn giải bài tập vận dụng định luật Ôm và công thức tính điện trở của dây dẫn môn Vật Lý 9 năm 2020

GIẢI BÀI TẬP VẬN DỤNG ĐỊNH LUẬT ÔM VÀ CÔNG THỨC TÍNH ĐIỆN TRỞ CỦA DÂY DẪN



Câu 1: Cho mạch điện có sơ đồ như hình vẽ:

Nguồn điện có hiệu điện thế không đổi 12V.

a) Điều chỉnh con chạy của biến trở để vôn kế chỉ 6V thì ampe kế chỉ 0,5A. Hỏi khi đó biến trở có điện trở là bao nhiêu?

b) Phải điều chỉnh biến trở có điện trở là bao nhiêu để vôn kế chỉ 4,5V.

Giải

a) Biến trở có điện trở là:

b) Khi điều chỉnh biến trở để vôn kế có số chỉ 4,5V thì ta có:

Cường độ dòng điện chạy qua điện trở R và biến trở khi đó là:

Điện trở của biến trở là:

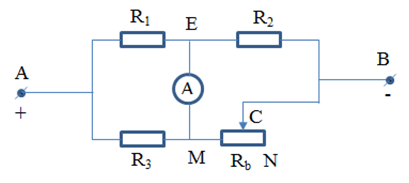

Câu 2: Cho mạch điện như hình vẽ:

R₁ = 20Ω , R₂ = 10Ω , R₃ = 30Ω , U_AB = 120V. Điện trở của dây nối và ampe kế nhỏ không đáng kể.

a) Khi R_b = 40 Ω thì ampe kế chỉ bao nhiêu?

b) Điều chỉnh biến trở để ampe kế chỉ giá trị 0. Tính trị số của biến trở tham gia vào mạch điện khi đó.

Giải

a) Khi R_b = 40Ω , điện trở đoạn AB:

Cường độ dòng điện qua AB và qua các điện trở:

Ta có: I₁ + I₃ = 6 và I₂ + I_b = 6 (1)

Dựa vào cường độ dòng điện qua các điện trở R₁, R₂, R₃, R_b ta suy ra:

+ Dòng điện qua ampe kế có chiều từ M đến E.

+ Số chỉ của ampe kế: I_A = I₃ – I_b = 2,4 – 1,2 = 1,2A

b) Trị số của biến trở tham gia vào mạch điện khi ampe kế chỉ 0:

Ampe kế chỉ 0 thì:

Theo trên ta có:

Từ (2), (5), (6), (7) ta có:

Câu 3: Cho sơ đồ mạch điện như hình vẽ:

Bóng đèn loại 6V – 0,2A, trên biến trở có ghi 100Ω – 1A. U_AB = 24V.

a) Khi con chạy C ở vị trí giữa của biến trở, độ sáng của đèn như thế nào? Tại sao?

b) Muốn đèn sáng bình thường ta di chuyển con chạy C về phía nào của biến trở? Tính giá trị của phần biến trở tham gia vào mạch điện khi đó.

Giải

a) Khi C ở giữa biến trở, phần biến trở tham gia vào mạch điện và điện trở của đèn và của toàn mạch điện là:

Cường độ dòng điện qua đèn và biến trở:

Ta thấy I_Đ = 0,3A > 0,2A nên đèn dễ cháy

b) Để đèn sáng bình thường thì cường độ dòng điện qua đèn phải là 0,2A

Giả sử khi C ở tại C’ đèn sáng bình thường:

Như vậy phần biến trở tham gia vào mạch điện tăng 40Ω nên ta phải di chuyển con chạy C về phía M sao cho R_C'N = 90Ω .

Câu 4: Xét các dây dẫn được làm từ cùng một loại vật liệu, nếu chiều dài dây dẫn giảm đi 5 lần và tiết diện tăng 2 lần thì điện trở của dây dẫn thay đổi như thế nào?

A. Điện trở của dây dẫn tăng lên 10 lần.

B. Điện trở của dây dẫn giảm đi 10 lần.

C. Điện trở của dây dẫn tăng lên 2,5 lần.

D. Điện trở của dây dẫn giảm đi 2,5 lần.

Giải

Ta có:

Nếu chiều dài dây dẫn giảm đi 5 lần và tiết diện tăng 2 lần thì điện trở của dây dẫn thay đổi:

Điện trở của dây dẫn giảm đi 10 lần

→ Đáp án B

...
