Tổng hợp lý thuyết và bài tập vận dụng định luật Ôm môn Vật Lý 9 năm 2020

LÝ THUYẾT VÀ BÀI TẬP VẬN DỤNG ĐỊNH LUẬT ÔM



1. Vận dụng định luật Ôm cho đoạn mạch mắc nối tiếp

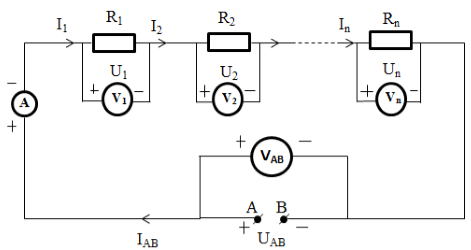

    Đối với đoạn mạch có n điện trở mắc nối tiếp:

- Cường độ dòng điện:

I_AB = I₁ = I₂ = ... = I_n

- Hiệu điện thế giữa hai đầu đoạn mạch:

U_AB = U₁ + U₂ + ... + U_n

- Điện trở tương đương:

R_AB = R₁ + R₂ + ... + R_n

2. Vận dụng định luật Ôm cho đoạn mạch mắc song song

    Đối với đoạn mạch có n điện trở mắc song song:

- Cường độ dòng điện:

I_AB = I₁ + I₂ + ... + I_n

- Hiệu điện thế giữa hai đầu đoạn mạch:

U_AB = U₁ + U₂ + ... + U_n

- Điện trở tương đương:

\(\frac{1}{{{R_{AB}}}} = \frac{1}{{{R_1}}} + \frac{1}{{{R_2}}} + ...\frac{1}{{{R_n}}}\)

Điện trở R₁ = 6 Ω, R₂ = 9 Ω, R₃ = 15Ω chịu được dòng điện có cường độ lớn nhất tương ứng là I₁ = 5A, I₂ = 2A, I₃ = 3A. Hỏi có thể đặt một hiệu điện thế lớn nhất là bao nhiêu vào hai đầu đoạn mạch gồm 3 điện trở mắc nối tiếp với nhau?

A. 45V

B. 60V

C. 93V

D. 150V

Giải

3 điện trở mắc nối tiếp với nhau nên I = I₁ = I₂ = I₃ = 2A

(lấy giá trị nhỏ nhất vì nếu lấy giá trị lớn hơn thì điện trở bị hỏng).

Theo định luật Ôm, hiệu điện thế lớn nhất có thể đặt vào hai đầu đoạn mạch là:

U = I.R = I.(R₁ + R₂ + R₃) = 2.(6 + 9 + 15) = 60V

→ Đáp án B

Câu 1: Điện trở tương đương của đoạn mạch AB có sơ đồ như trên hình vẽ là R_AB =10 Ω , trong đó các điện trở R₁ = 7 Ω ; R₂ = 12 Ω. Hỏi điện trở R_x có giá trị nào dưới đây?

A. 9 Ω

B. 5Ω

C. 15 Ω

D. 4 Ω

Câu 2: Cho mạch điện có sơ đồ như hình vẽ:

Trong đó có các điện trở R₁ = 9Ω , R₂ = 15Ω , R₃ = 10Ω . Dòng điện đi qua R₃ có cường độ là I₃ = 0,3A. Tính hiệu điện thế U giữa hai đầu đoạn mạch AB.

A. 6,5V

B. 2,5V

C. 7,5 V

D. 5,5V

Câu 3: Khi mắc nối tiếp hai điện trở R₁ và R₂ vào hiệu điện thế 1,2V thì dòng điện chạy qua chúng có cường độ I = 0,12A.

a) Tính điện trở tương đương của đoạn mạch nối tiếp này.

b) Nếu mắc song song hai điện trở nói trên vào hiệu điện thế 1,2V thì dòng điện chạy qua điện trở R₁ có cường độ I₁ gấp 1,5 lần cường độ I₂ của dòng điện chạy qua điện trở R₂. Tính điện trở R₁ và R₂.

A. R_tđ = 10 Ω, R₁ = 4V, R₂ = 6 Ω

B. R_tđ = 10Ω , R₁ = 6V, R₂ = 4 Ω

C. R_tđ = 2,4Ω , R₁ = 4V, R₂ = 6 Ω

D. R_tđ = 2,4Ω , R₁ = 6V, R₂ = 4 Ω

...
