Chuyên đề về Định luật Ôm và Công thức tính điện trở của dây dẫn môn Vật Lý 9 năm 2020

CHUYÊN ĐỀ ĐỊNH LUẬT ÔM VÀ CÔNG THỨC TÍNH ĐIỆN TRỞ CỦA DÂY DẪN



1. Định luật ôm

- Cường độ dòng điện chạy qua dây dẫn tỉ lệ thuận với hiệu điện thế đặt vào hai đầu dây và tỉ lệ nghịch với điện trở của dây.

- Hệ thức biểu diễn định luật: I = U/R

Trong đó:

R là điện trở (Ω)

          U là hiệu điện thế (V)

          I là cường độ dòng điện (A)

2. Điện trở của dây dẫn

Công thức: R = ρ.l/S

Trong đó:

l là chiều dài dây dẫn (m)

          ρ là điện trở suất (Ω.m)

          S là tiết diện dây dẫn (m2)

          R là điện trở của dây dẫn (Ω)

1. Tính điện trở của biến trở

    a) Điện trở toàn phần của biến trở

    Áp dụng công thức:

    Trong đó: l_AB là toàn bộ chiều dài của dây làm biến trở

    b) Điện trở của phần biến trở tham gia vào mạch điện

Áp dụng công thức:

Trong đó:

l_MN là chiều dài của phần biến trở tham gia vào mạch điện

          l_MN = n.l₁ với n là số vòng dây tham gia vào mạch điện, l₁ là chiều dài của một vòng

(chu vi của một vòng dây).

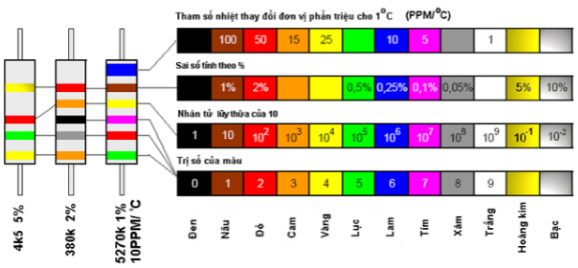

2. Dựa vào bảng quy định trị số theo các vòng màu để tính trị số của điện trở

+ Đối với điện trở 4 vạch màu:

       • Vạch màu thứ nhất: Chỉ giá trị hàng chục trong giá trị điện trở

       • Vạch màu thứ hai: Chỉ giá trị hàng đơn vị trong giá trị điện trở

       • Vạch màu thứ ba: Chỉ hệ số nhân với giá trị số mũ của 10 dùng nhân với giá trị điện trở

       • Vạch màu thứ 4: Chỉ giá trị sai số của điện trở

+ Đối với điện trở 5 vạch màu:

       • Vạch màu thứ nhất: Chỉ giá trị hàng trăm trong giá trị điện trở

       • Vạch màu thứ hai: Chỉ giá trị hàng chục trong giá trị điện trở

       • Vạch màu thứ ba: Chỉ giá trị hàng đơn vị trong giá trị điện trở

       • Vạch màu thứ 4: Chỉ hệ số nhân với giá trị số mũ của 10 dùng nhân với giá trị điện trở

       • Vạch màu thứ 5: Chỉ giá trị sai số của điện trở

...

------(Để xem đầy đủ nội dung của tài liệu, các em vui lòng đăng nhập để xem online hoặc tải về máy)------
