CHUYÊN ĐỀ BÀI TẬP VỀ MÁY PHÁT ĐIỆN XOAY CHIỀU 3 PHA

NĂM HỌC 2019-2020

I. PHƯƠNG PHÁP GIẢI

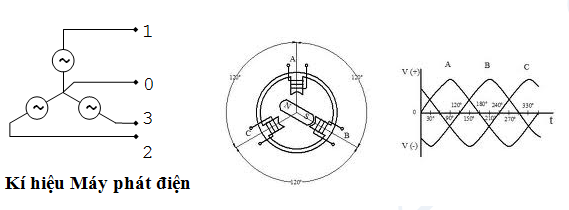

1. Nguyên tắc hoạt động:

Khi nam châm quay, từ thông qua 3 cuộn dây biến thiên lệch pha  \(\frac{{2\pi }}{3}\) làm xuất hiện 3 suất điện động xoay chiều cùng tần số, cùng biên độ, lệch pha  \(\frac{{2\pi }}{3}\) .

2. Từ thông gửi qua khung dây của máy phát điện:

                               F  = F₀cos(wt + j)

    Với F₀ = NBS là từ thông cực đại, N là số vòng dây, B là cảm ứng từ của từ trường, S là diện tích của vòng dây, w = 2pf

3. Suất điện động trong khung dây:

                               e = E₀cos(wt + j -  \(\frac{\pi }{2}\))

     Với E₀ = wNSB là suất điện động cực đại.

Ở 3 cuộn dây chúng ta thu được hệ thống ba dòng điện xoay chiều, gây ra bởi ba suất điện động xoay chiều cùng tần số, cùng biên độ nhưng độ lệch pha từng đôi một là  \(\frac{{2\pi }}{3}\).

\(\left\{ \begin{array}{l} {e_1} = {E_0}c{\rm{os}}(\omega t)\\ {e_2} = {E_0}c{\rm{os}}(\omega t - \frac{{2\pi }}{3})\\ {e_3} = {E_0}c{\rm{os}}(\omega t + \frac{{2\pi }}{3}) \end{array} \right.\)

Trong trường hợp tải đối xứng thì  :

\(\left\{ \begin{array}{l} {i_1} = {I_0}c{\rm{os}}(\omega t)\\ {i_2} = {I_0}c{\rm{os}}(\omega t - \frac{{2\pi }}{3})\\ {i_3} = {I_0}c{\rm{os}}(\omega t + \frac{{2\pi }}{3}) \end{array} \right.\)
4. Cách mắc

a) Máy phát mắc hình sao:

U_d = \(\sqrt 3 \)U_p

    Tải tiêu thụ mắc hình sao: I_d = I_p

-  U_p   là điện áp giữa dây pha và dây trung  hòa

-  U_d  là điện áp giữa 2 dây pha

b) Máy phát mắc hình tam giác:

 U_d = U_p

    Tải tiêu thụ mắc hình tam giác: I_d =\(\sqrt 3 \) I_p

5.  Nhận xét quan trọng:

- Tùy vào bài toán cho cách mắc hình sao hay hình tam giác cho các tải tiêu thụ mà xác định điện áp đặt vào 2 đầu mỗi tải

- Trong cách mắc hình sao nếu các tải mắc đối xứng thì dòng điện trong dây trung hòa bằng không

- Khi máy phát mắc hình sao ta vẫn có thể mắc tải hình tam giác. Lúc này ta không dùng dây trung hòa

- Ở máy phát và tải tiêu thụ thường chọn cách mắc tương ứng với nhau.

II. CÁC BÀI TẬP VÍ DỤ:

Ví dụ 1:

Ở một mạng điện 3 pha mắc hình sao, điện áp giữa dây pha và dây trung hòa là 220V. Có một điện trở R =  40 . Tính cường độ dòng điện hiệu dụng qua điện trở R nếu dùng 2 dây pha hoặc 1 dây pha và 1 dây trung hòa?

Giải

• Khi dùng 1 dây pha và 1 dây trung hòa:

 Điện áp đặt vào 2 đầu R:   U = U_p = 220V

Cường độ dòng điện hiệu dụng qua điện trở R:

                                                    I₁ = \(\frac{{{U_P}}}{R}\)= 5,5A

• Khi dùng 2 dây pha: U =  U_d = \(\sqrt 3 \)U_p = 220 \(\sqrt 3 \)V

Cường độ dòng điện hiệu dụng qua điện trở R:

                                                     I₂ =\(\frac{{{U_d}}}{R}\)  = 5,5 \(\sqrt 3 \)A

Nhận xét:

Cường độ dòng điện hiệu dụng qua điện trở R trong 2 trường hợp  I₂ > I₁(do U_d > U_p), nên các thiết bị điện thường dùng trong cuộc sống khi dùng 2 dây pha thường bị cháy do vượt quá giá trị định mức

Ví dụ 2:

Mạng điện ba pha có điện áp pha U_p = 120V có tải tiêu thụ mắc thành hình sao. Tính cường độ dòng điện trong các dây pha và dây trung hòa nếu các tải tiêu thụ trên A, B, C là điện trở thuần R_A = R_B = 12W ; R_C = 24W.

Giải

Do các tải tiêu thụ mắc hình sao nên I_d = I_p.

\(\begin{array}{l} \Rightarrow {I_A} = {I_B} = \frac{{{U_p}}}{{{R_A}}} = \frac{{120}}{{12}} = 10A\\ {I_C} = \frac{{{U_p}}}{{{R_C}}} = \frac{{120}}{{24}} = 5A \end{array}\)

Do các tải đều là thuần trở nên dòng điện pha cùng pha với điện áp pha. Các dòng điện lệch pha nhau 120^o. Ta suy ra giản đồ Fre-nen sau:

\(\overrightarrow {{I_o}} = \overrightarrow {{I_A}} + \overrightarrow {{I_B}} + \overrightarrow {{I_C}} = \overrightarrow {{I_{AB}}} + \overrightarrow {{I_C}} \)

Dựa vào giản đồ ⇒ I_o = I_AB – I_C.

Vì I_A = I_B nên \(\overrightarrow {{I_{AB}}} \)  là đường chéo của hình thoi tạo bởi \(\overrightarrow {{I_A}} \)  và   \(\overrightarrow {{I_B}} \)

 Þ I_AB = 2.OH = 2.I_B.cos60^o = 2.10.cos60^o = 10A.

Vậy I_o = I_AB – I_C = 10 – 5 = 5A.

...

---Để xem tiếp nội dung Chuyên đề Bài tập về Máy phát điện xoay chiều 3 pha, các em vui lòng đăng nhập vào trang hoc247.net để xem online hoặc tải về máy tính---



Trên đây là một phần trích đoạn nội dung Chuyên đề Bài tập về Máy phát điện xoay chiều 3 pha năm học 2019-2020. Để xem toàn bộ nội dung các em chọn chức năng xem online hoặc đăng nhập vào trang hoc247.net để tải tài liệu về máy tính.

Hy vọng tài liệu này sẽ giúp các em học sinh ôn tập tốt và đạt thành tích cao trong học tập .
